Multi-canal USB et port série RK3568 carte mère Android carte de bras intégrée

RK3568 carte mère Android Embedded Arm Board

Résumé:

La grande carte de la machine industrielle intelligente tout-en-un adopte la solution de puce quad-core Rockchip RK3568.

Prise en charge du système Android 11.

Circuit de gestion de l'alimentation amélioré.

Des interfaces riches et une performance stable.

Convient à la télécommande intelligente des réseaux: équipement industriel, médical, gros appareils publicitaires, terminaux vidéo pédagogiques et autres équipements.



Caractéristique:

1, Prise en charge de divers écrans d'interface LVDS de 7 pouces à 84 pouces (affichage Full HD 1920*1080 point à point).



2, Supporte l'écran d'affichage de l'interface EDP.

3, Prise en charge de l'écran d'affichage de l'interface MIPI.



4, Interfaces réseau multiples: Ethernet, Wifi sans fil, Bluetooth, 4G.

5, Interfaces de mode interactif multiples: toucher capacitif, toucher infrarouge,

télécommande infrarouge, clavier et souris USB, optique multipoint

Touchez-moi!



6Interface USB multicanal, port série.



7, Des interférences anti-électromagnétiques et électromagnétiques

Compatibilité



- Une étoffe solaireest un concepteur/fabricant professionnel de cartes Android à Shenzhen, en Chine.

Nous avons une équipe qui comprend plus de 150 personnes. Dans cette équipe, R & D a plus de 80 employés qui impliquent des ingénieurs de matériel (layout, débogage), ingénieurs logiciels (conducteur, noyau, test,Je ne sais pas., concepteur d'identité et ingénieur mécanicien.



- Une étoffe solaireIl a plus de 10 ans d'expérience dans la conception et la production de masse de PCBA, a également passé la certification ISO9001.

Sunchip peut fournir un service à guichet unique, de la mise en page du PCB, du prototype, de la production, du PCBA SMT, des tests, de la conception du logement, de l'assemblage, de la personnalisation des logiciels, du contrôle de la qualité, de l'après-vente, etc.





RK3568 quad-core Android Décodage du pilote de carte intégrée Spécification ((Modèle no.:AD-C33P-V1.1)

Domaine d'application

■ L'affichage de la publicité commerciale

■ Le point de vente

■ machine de publicité numérique à cadre photo

■ Appareil tactile tout en un

■ Automate de vente en libre-service



Spécifications matérielles de base:

CPU	Rockchip RK3568 quad-cœur 64 bits Cortex-A55, GPU Mali-G52
Fréquence principale	jusqu'à 2,0 GHz
La RAM	DDR4 2G/4G en option
Capacité de stockage incorporée	EMMC 8GB/16G/32G/64G facultatif (étiquette 16GB)
Interface d'affichage	Interface LVDS (canal unique, double-canal de 6 bits, double-canal de 8 bits). Prise en charge de la résolution maximale 1920x1080, prise en charge de l'affichage 7 "-84"
	Interface MIPI
	Interface informatique
Voltage de l'écran	Le support 3.3V/5V/12V est facultatif
Écran tactile	Fournir une interface I2C (peut prendre en charge le contact résistif à plusieurs points, le contact capacitif à plusieurs points). Prise en charge du toucher infrarouge multipoint USB, du toucher à ondes acoustiques multipoint, du toucher optique multipoint.
L'internet	Avec l'interface RJ45, prise en charge de l'Ethernet 10/100/1000M.
	Équipé d'un module WIFI & BT, prenant en charge le protocole Wi-Fi 802.11b/g/n. Prise en charge BT4.0
Rotation de l'image	Prise en charge de 0 degrés, 90 degrés, 180 degrés, 270 degrés de rotation manuelle/automatique, prise en charge de la fonction de capteur de gravité
Horloge en temps réel	Batterie d'alimentation externe à horloge en temps réel
Dispositif d'interface	Prise en charge de la caméra d'interface MIPI, jusqu'à 500W de pixels
	4 HOST USB, 1 OTG USB (support pour appareil photo usb@imprimante usb 500W, disque en U, souris, clavier, périphériques usb standard)
	3 groupes de ports série. Prise en charge du module de périphérique série externe (module NFC, imprimante, lecteur de carte, etc.)
	Carte TF, prise en charge maximale 32 Go
	Amplificateur de puissance de classe D: 3W*2 8 ohms, microphone de support
	Sortie HD 2.0
Audio	Le format MP3, WMA, WAV, APE, FLAC, AAC, OGG, M4A, 3GPP est utilisé
Vidéo	Prise en charge du décodage vidéo 4K 60fps H.265/H.264/VP9. prise en charge du codage vidéo 1080P 100fps H.265/H.264. prise en charge du fournisseur de services Internet 8M, prise en charge du HDR.
En photo	Prise en charge de la navigation dans les formats JPG, BMP, PNG et autres formats d'image et prise en charge de la fonction de rotation / diaporama / zoom d'image
Adaptateur d' alimentation	Pour les véhicules à moteur à commande autonome, la fréquence d'entrée doit être supérieure ou égale à:





Spécifications logicielles de base:



Système d'exploitation	Système Android 11
Fonctions logicielles de base	Navigation sur le Web, chat sur le Web, courriel, livre électronique, gestionnaire de ressources
Mode effets sonores	Montres, réveils, calculatrices, enregistreuses
Assistance linguistique	Linguistique
Enregistrement	Prise en charge de l'enregistrement au format MP3, WMA
Outil	Calendrier
	Réveil
	Calculatrice
	Nom de l'entreprise
	Météo + horloge
	Enregistrement
Traitement de texte	Le code source est le même que le code source de votre ordinateur.
Le livre électronique	Les données de base sont fournies par les autorités compétentes de l'Union européenne.
Calendrier	Calendrier
Résultats de l'analyse	Clavier Android standard, méthode de saisie optionnelle de tiers (chinois, coréen, japonais, etc.)
Réseau	Navigateur - Chrome Lite
	Le marché de Google
	E-mail
	Gmail
	Google parle
Gestion du système	Prise en charge de la mise à niveau à distance OTA, de la mise à niveau du disque U, de la mise à niveau du disque SD (installation silencieuse)
	Système Android écologique d'origine, autorisation racine ouverte, peut effectuer le développement de la personnalisation du produit
	Système de gestion de serveur local ou distant personnalisable
	Prise en charge d'une variété de systèmes de publicité à distance Android tiers
	Prise en charge de plusieurs périphériques série, périphériques USB
	Prise en charge de l'affichage différent à double écran

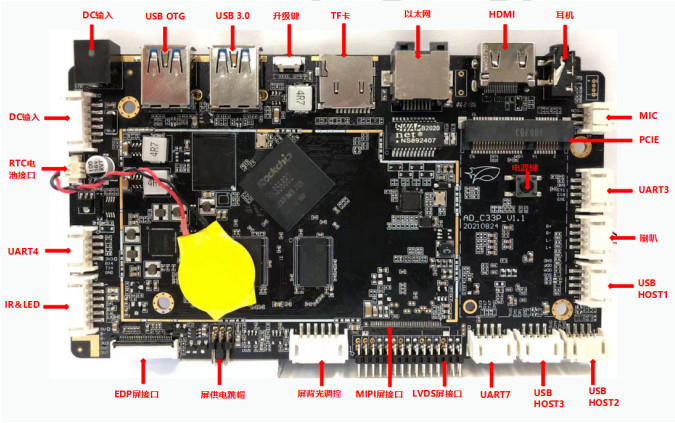

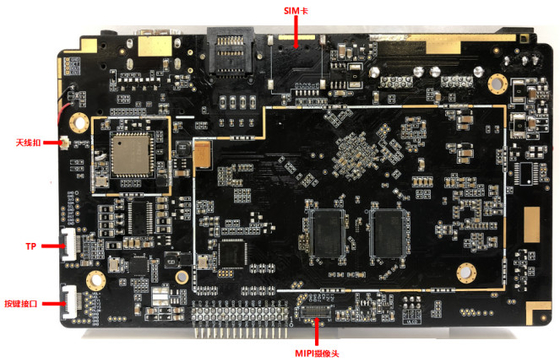

Des photos du tableau d'affichage Android:











Rockchip RK3568 Solution: système d'exploitation Android 11, carte principale uniquement (pas de carte sous petite).

Le dispositif doit être équipé d'un système de détection de l'émission et d'un système de détection de l'émission, qui doit être équipé d'un système de détection de l'émission.

2.4G WIFI et Bluetooth 4.0, 10/100/1000M Ethernet, prise en charge 4G LTE MINI PCIE, 1*USB 3.0,

1*USB OTG, 3*4PIN USB, 12V ou 3A.

"Touche de support" pour les appareils de surveillance de la sécurité et de la sécurité.

Bienvenue à nous interroger à tout moment.

Le service:

1. conception de PCBA

2. conception de logements

3. Personnalisation logicielle et matérielle

4. Impression du logo sur le logement

5. Personnalisation du logiciel: image de démarrage, animation de démarrage, interface utilisateur, lanceur, application, fonction

6Produits de bonne qualité

7. service après-vente complet avec support technologique

8.100% de contrôle QC avant expédition
